隧道超前自进式管棚支护方案

作者: 来源: 日期:2019-09-19 11:14:15

平交段暗挖隧道开挖断面尺寸较大,最大跨处(QZ1断面宽15。6m),拱部主要位于粉质粘土层③1和粉土层③,通过施工竖井和横通道时的地质记录显示,该地层富含层间水,且降水效果较差,粉质粘土饱和后,极易产生坍塌,为了防止因地质产生的土体坍塌,确保结构上方土体的稳定和上方地下管线的安全,在断面开挖前在拱部范围内一次打设φ121、t=6mm、环向间距300mm的大管棚,三个断面的管棚长度分别为:QZ1断面L=24m、QZ1断面L=25m、QZ1断面L=50m。


管棚施工
管棚施工
QZ1与QZ2断面封端墙钢架图
QZ1与QZ2断面封端墙钢架图
QZ2与QZ3断面封端墙钢架图
QZ2与QZ3断面封端墙钢架图
QZ3断面封端墙钢架连接节点图
QZ3断面封端墙钢架连接节点图

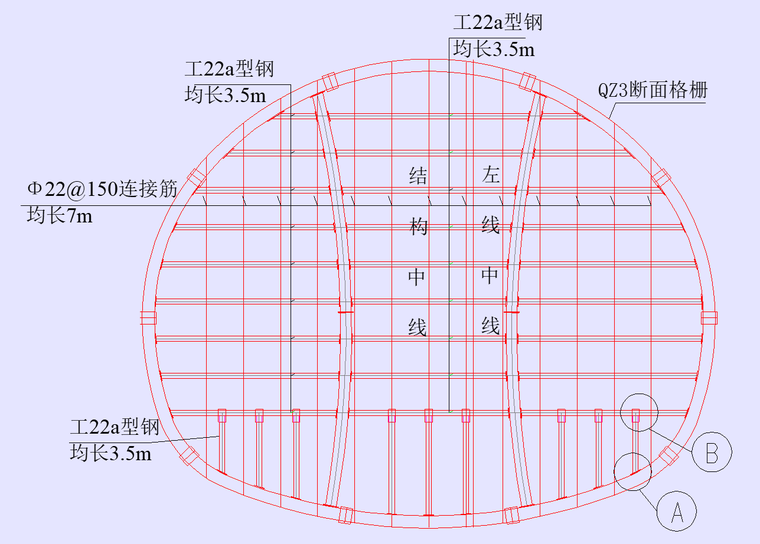

QZ3断面封端墙钢架图
QZ3断面封端墙钢架图
格栅节点
格栅节点
